產品特點

1. 一機覆蓋多 IP 等級，可完成 IPX3、IPX4、IPX4K 擺管淋雨，以及 IPX5、IPX6 高壓噴射測試，不用更換多台設備，降低采購成本。

2. 水循環設計，試驗用水收集回流至水箱循環利用，節約水資源；水箱配置浮球、溢水孔，搭配透明軟管水位標尺，水位觀察直觀，方便操作人員日常維護。

3. 樣品轉盤功能完善，轉盤轉速 1‑5r/min 可調，轉盤高度 300‑400mm 可調節，最大承重 50kg，測試時樣品勻速轉動，保障各個麵受水均勻，試驗結果重複性好。

4. 擺管采用步進電機驅動，擺動運行平穩，擺動角度、擺動頻次均可設置；IPX5/IPX6 配置獨立高壓噴水槍，壓力、流量可按標準調節，適配不同測試要求。

5. 硬件配置紮實耐用，水箱、電箱、噴管均采用 SUS304 不鏽鋼材質，抗腐蝕不易生鏽；整機框架使用鍍膜鋁合金型材，箱體采用不鏽鋼方管加固，長期使用不易變形。

6. 控製操作簡單直觀，搭載自主研發觸摸屏控製係統，試驗時間、擺管參數、轉盤轉速均可在麵板直接設定；配備壓力表、機械式流量計，可直觀讀取噴水壓力與實際流量，方便對照標準調試參數。

7. 多重安全防護，配備漏電、相序保護，異常情況自動報警，設備運行穩定，降低現場使用風險。

主要技術參數

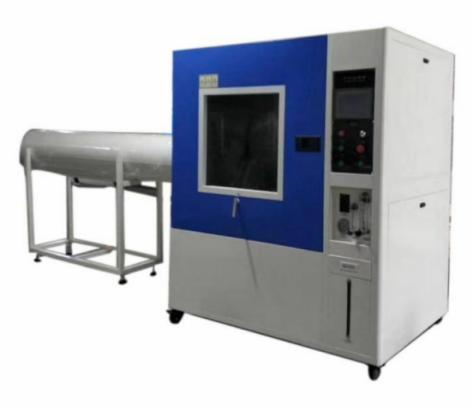

       產品型號：GT‑LY‑IPX3456

       內箱尺寸：1000×1000×1000(W×D×H)mm

       外箱尺寸：1450×3750×1800(W×D×H)mm

       轉盤直徑：400mm（最大 600mm）

       轉盤承重：50kg

       轉盤轉速：1‑5r/min 可調

       轉盤高度：300‑400mm 可調

       共用水箱尺寸：600×400×400(W×D×H)mm

       水位觀測：透明軟管 + 不鏽鋼標尺，精度 1mm

       電源：380V 50HZ 三相五線，功率約 6KW

       使用環境：環境溫度 10‑35℃，24h 平均溫度≤28℃；相對濕度≤85% RH

       安全保護：漏電保護、相序保護、報警提示

IPX3‑IPX4 擺管淋雨參數

      擺管半徑：400mm

       噴嘴孔徑：IPX3/IPX4：φ0.4mm；IPX4K：φ0.8mm

       噴頭距離樣品：200mm 以內

       噴水孔徑間距：50mm

       擺管擺動角度：120°~320° 可設置

       噴嘴夾角：IPX3：120°；IPX4/IPX4K：180°

       擺管速度；30°/s；IPX3：15 次 /min，IPX4：5 次 /min

       噴水壓力：80‑150Kpa

      水流量：IPX3：1.33L/Min±5%；IPX4：1.75L/Min±5%；IPX4K：22.2L/Min±5%

  IPX5‑IPX6 高壓噴射參數

     噴頭數量：2 個（IPX5、IPX6 各 1 個）

     噴孔內徑：IPX5：φ6.3mm；IPX6：φ12.5mm

    噴水流量：IPX5：12.5±0.625L/min；IPX6：100±5L/min

    噴水壓力：30‑200kpa（按流量調節）

    噴水持續時間： 3、10、30‑9999min 可調

設備結構組成

整機主要由測試腔體、儲水水箱、噴淋係統、可旋轉測試轉盤、控製箱、脫水緩衝區幾大部分組成。 工作時，底部水箱通過不鏽鋼水泵將水加壓輸送至噴管噴頭，水流噴射到轉盤上的被測樣品，落水回流至水箱實現水循環。管路集成水泵、壓力表、流量計、電磁閥等元器件，壓力流量可手動調節，便於快速匹配標準試驗條件。

東莞市蜜桃精品视频在线观看試驗設備有限公司擁有 20 年環境試驗設備生產經驗，整機從結構設計、鈑金加工、元器件選配到整機裝配調試全部自主完成。可根據客戶樣品尺寸、測試要求提供非標定製，同時提供技術谘詢、上門調試以及後期維護服務，歡迎廣大客戶來電谘詢。
